KSCAN-MAGIC Kompozit 3D Tarayıcı


KSCAN-Magic kompozit 3D tarayıcı, beş standart çalışma modu ile Kızılötesi Lazer ve Mavi Lazer teknolojisinin ilk tanıtımını sektöre kazandırıyor; Genel yaklaşım olan paralel kızılötesi lazer geniş alan tarama, Çapraz mavi lazer hızlı tarama, Mavi paralel lazer hassas tarama, Tek mavi lazer derin delik tarama ve dâhili fotogrametri sistemlerini içerisinde barındırmaktadır.
KSCAN-MAGIC serisi, performansta devrim niteliğinde bir teknolojiye sahiptir. Eşsiz tarama hızı, hassasiyeti, ayrıntı yakalama, tarama alanı ve alan derinliği ile 3D ölçüm süreçlerini büyük ölçüde optimize eder ve ürünün pazara çıkma süresini hızlandırır. KSCAN-Magic serisi, taşınabilir CMM K-Probe ile ulaşılması zor veya karmaşık yüzeylerin hassas taranması konusunda eşsiz 3D dijital çözüm sağlar.
Yenilikçi Kızılötesi Lazer

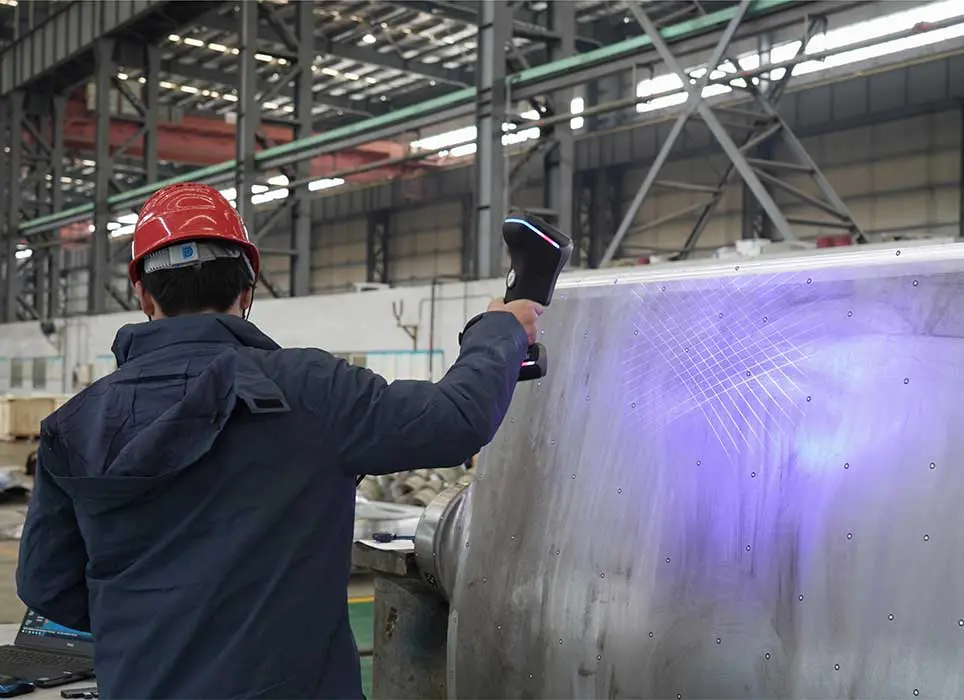

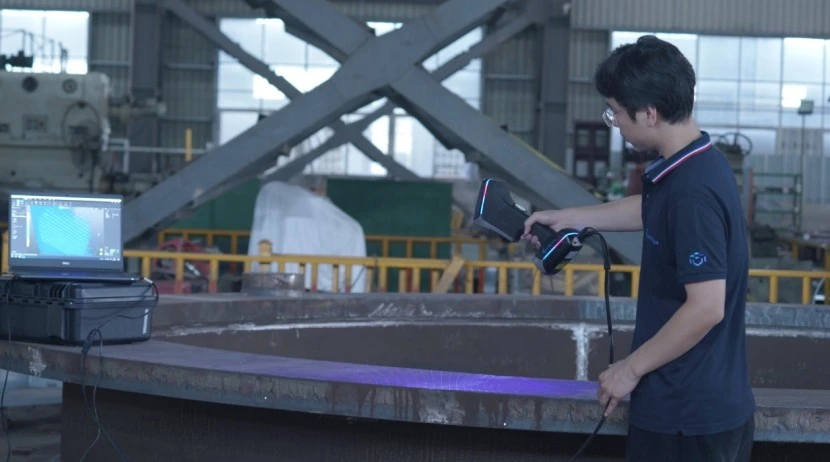

KSCAN-Magic, dünya çapında kızılötesi lazer tarama teknolojisini yenilikçi bir anlayışla tasarladı. Nihai tarama alanı 1440 mm x 860 mm'ye ulaşarak kolaylıkla hassas geniş aralıklı ölçümler sağlar.
Zahmetsiz Verimlilik

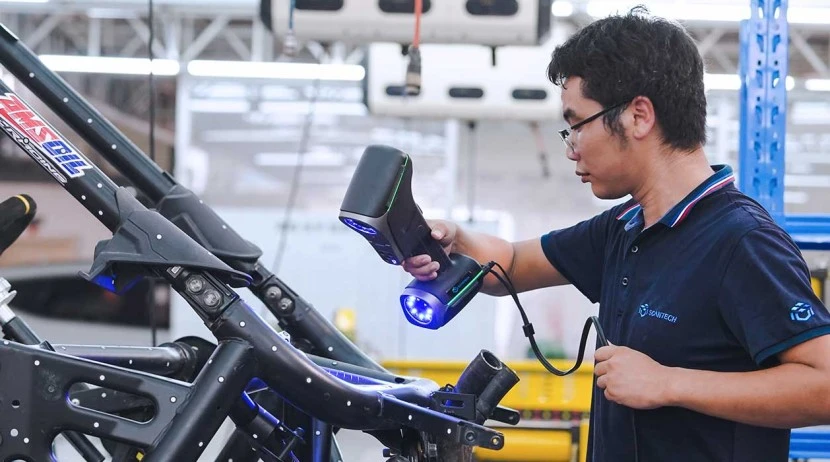

41 lazer ışını ile KSCAN-Magic 3D tarayıcı, 1.350.000 ölçüm / s'lik ultra hızlı tarama hızı sunar. Tarama modlarını esnek bir şekilde değiştirerek, farklı uygulama ihtiyaçlarını karşılar ve çalışma verimliliğini önemli ölçüde artırır.
Aşırı-Hassas Detaylar

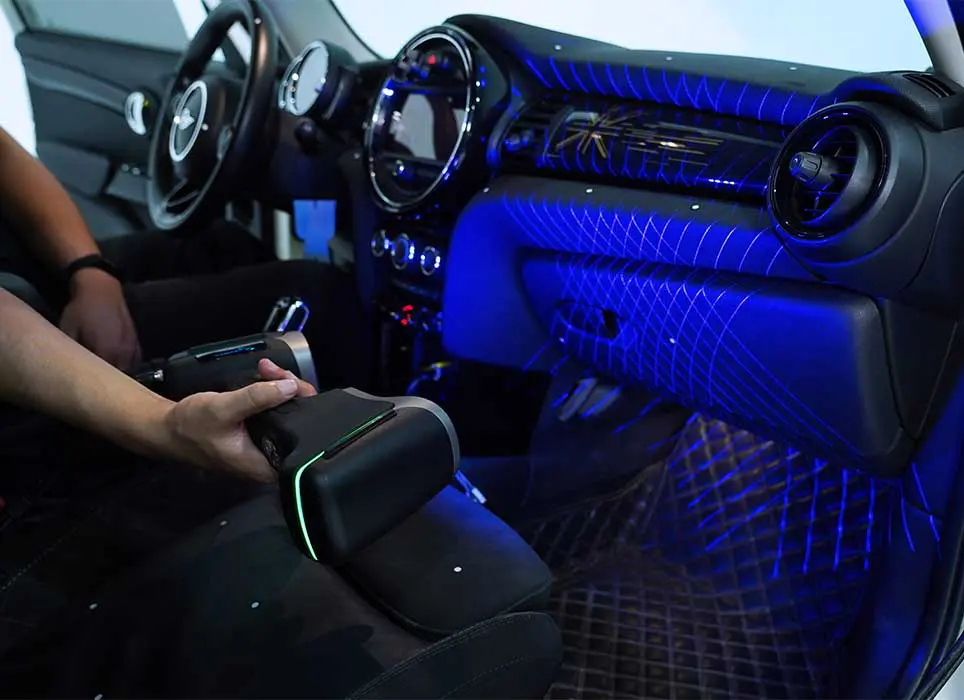

Aşırı hassas tarama modu ile, KSCAN-Magic 3D tarayıcı, karmaşık nesnelerin yüzeyindeki tüm verileri doğru bir şekilde elde edebilir ve 0,010 mm'lik çözünürlükle her ayrıntıyı kolayca yakalayabilir.
Tek Lazer Çizgi Tarama

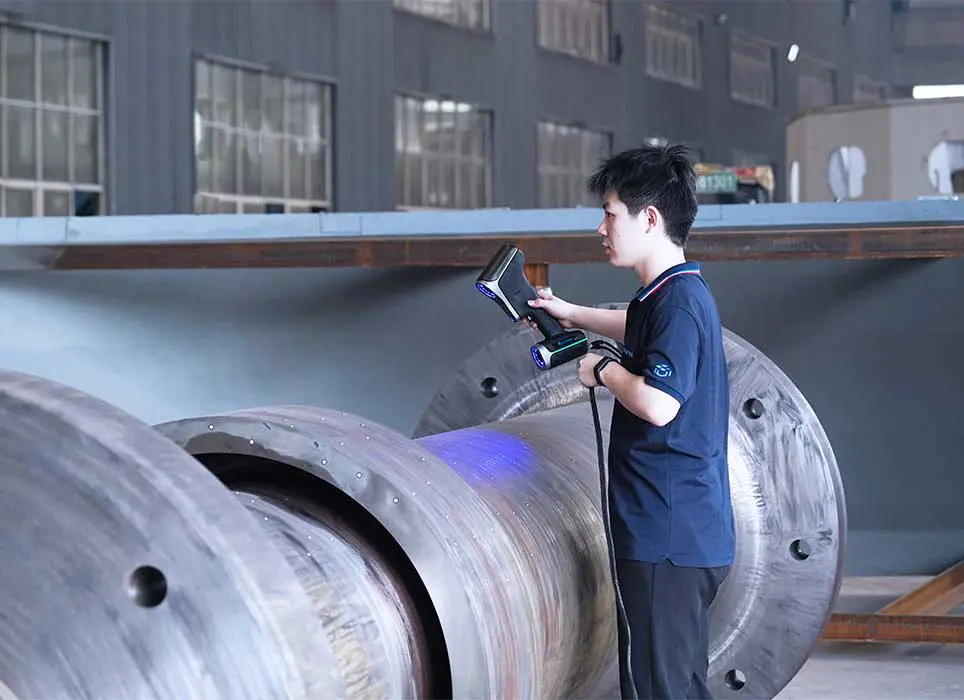

Tekli lazer çizgi tarama modu ile derin delikler ve ters açı konumlarına ait 3D verilerini doğru ve hızlı bir şekilde yakalar.
Özelleştirilebilir Ayarlar

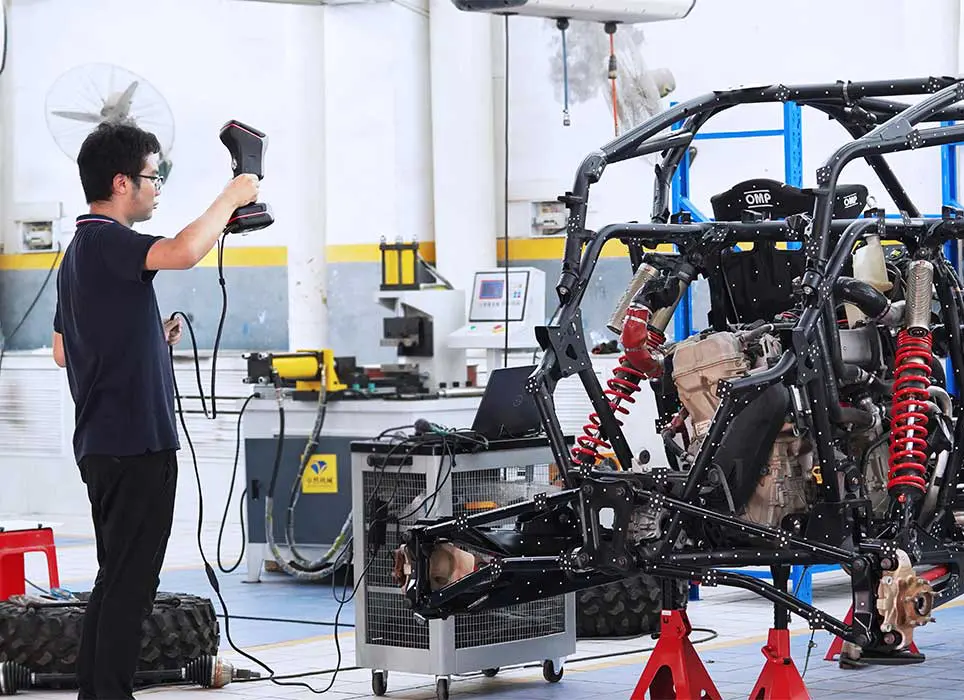

925 mm alan derinliği sayesinde, kullanıcılar çalışma mesafesini ayrıntıların, verimliliğin ve tarama alanının performansına göre serbestçe ayarlayabilir.
Metroloji Kalitesinde Tahribatsız(NDT) Ölçüm

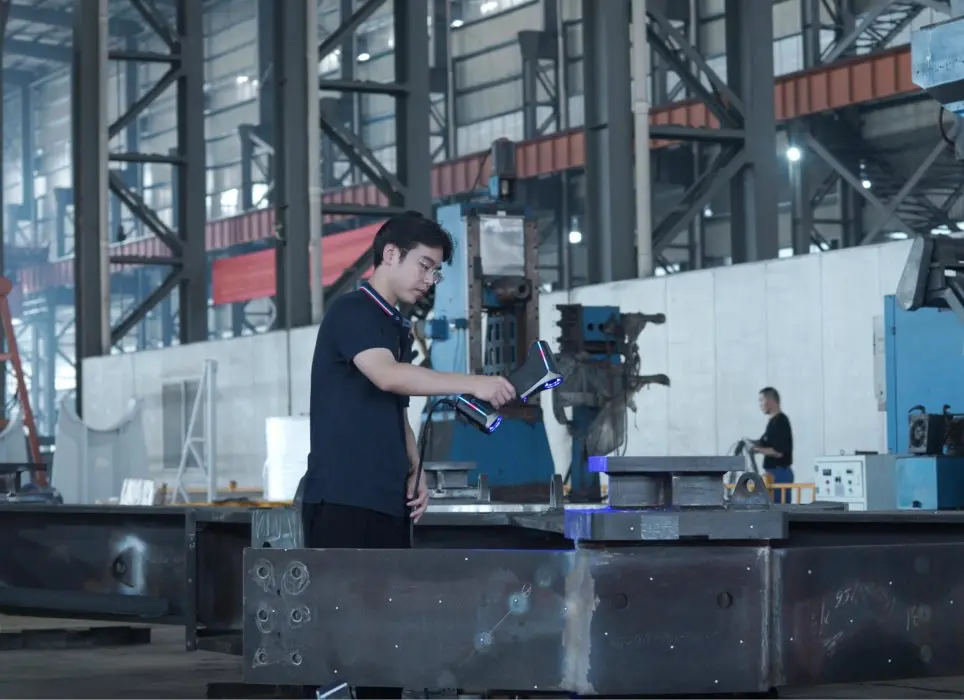

0,020 mm tarama hassasiyeti ve 0,03 mm/m hacim hassasiyeti; havacılık endüstrisi için ultra yüksek hassasiyetli tahribatsız(NDT) ölçüm sağlar.
Parlak Yüzeylerde Kusursuz Veri
KSCAN-Magic zorlu ortamlarda yüksek çalışma adaptasyonunu destekler; yansıtıcı ve siyah yüzeylerin 3D verilerini gerçekçi bir şekilde geri yükler.
Öne Çıkan Özellikler

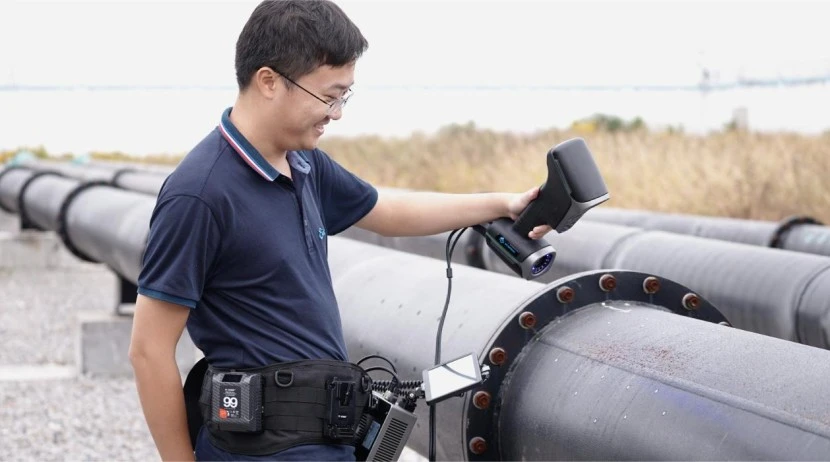

Boru ölçümü için farklı uygulama ihtiyaçlarını karşılamakla birlikte dahili fotogrammetri sistemi, akıllı kenar tespiti, temaslı problama gibi özellikleri mevcuttur.
Teknik Özellikler
Tip
KSCAN-Magic
Tarama modu
Ultra hızlı tarama
11 mavi lazer çarpı (+ 1 ekstra mavi lazer çizgisi)
Aşırı ince tarama
7 mavi paralel lazer çizgisi
Geniş alan taraması
11 paralel kızılötesi lazer çizgisi
Derin delik taraması
Destek
Toplam lazer çizgileri
41
Doğruluk
0,020 mm
Tarama hızı
1.350.000 ölçüm / saniyeye kadar
Tarama alanı
1440 mm × 860 mm’ye kadar

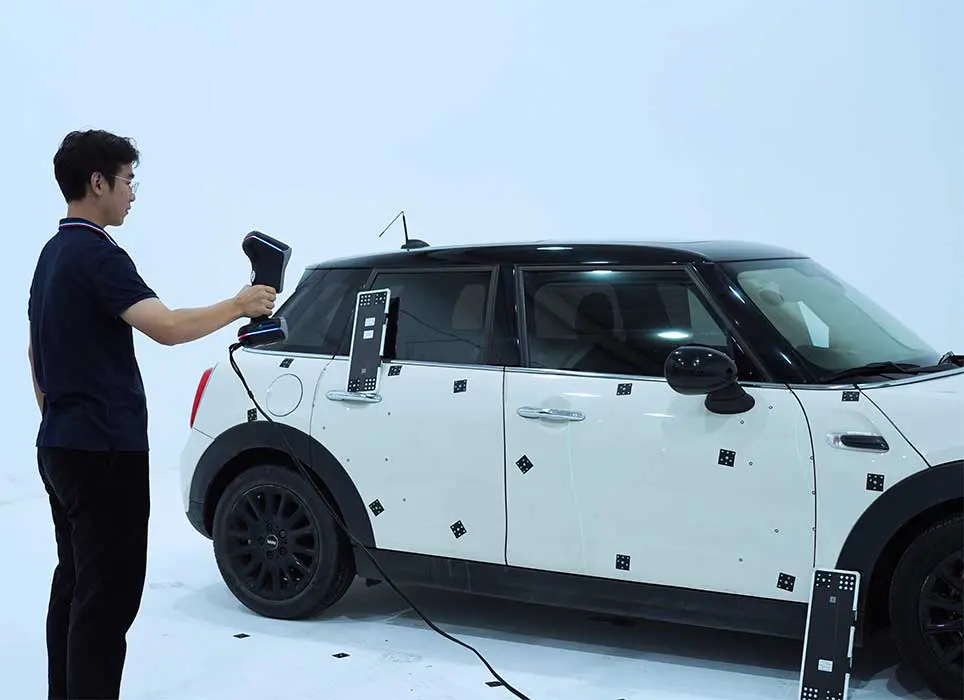

Fotogrametri sistemi
Standart konfigürasyon
Gömme
Tarama alanı
3760 mm × 3150 mm
Alan derinliği
2500 mm
Lazer sınıfı
2. Sınıf (göze zarar vermeyen)
Çözüm
0,010 mm’ye kadar
Hacim doğruluğu
Yalnız çalış
0,020 + 0,030 mm / m
1m referans çubuğu ile çalışma
0,020 mm / m
MSCAN-L15 ile çalışma
0,020 mm + 0,015 mm / m
Stand-off mesafesi
300 mm
Alan derinliği
925 mm
Taşınabilir CMM K-Probu
İsteğe bağlı
Destek
Tek nokta tekrarlanabilirliği
0,030 mm
İzleme frekansı
60 hz
Akıllı kenar kontrol modülü
İsteğe bağlı
Destek
Kenar hassasiyeti
0,030 mm
Boru kontrol modülü
İsteğe bağlı
Destek
Çıktı formatları
YBC / LRA / tazminat değeri
Çıktı formatları
.stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc
Çalışma sıcaklığı aralığı
-10 ~ 40 ° C
Arayüz modu
USB 3.0
Patentler
CN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628, WO2018072433, CN206132003U, CN104501770 , US1018072433
